和邦矿物纤维在路用工程中的优异材料性能：力学性能优异，工作温度范围大，表面侵润性好，化学性能稳定，水稳定性好,绝热性能好，电绝缘性能好，抗老化性能好。

产品添加量：应视沥青混合料结构及性能要求而决定。通常对于SMA沥青混合料，添加量为0.3~0.5%，对于OGFC沥青混合料添加量为0.5%，对于AC沥青混合料添加量为0.3~0.5%

在SMA及OGFC沥青混合料中的应用：

1、防止沥青流失

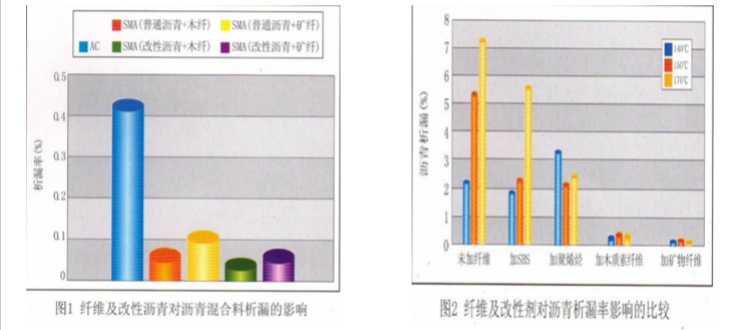

       在SMA及OGFC沥青混合料，由于采用更多的粗集料及可能要求更多的沥青用量，要添加纤维作为沥青的载体以防止沥青流失及增大沥青用量。试验结果表明（图1，2）和邦矿物玄武岩矿物纤维能有效的起到沥青载体的作用，防止沥青流失

2、提高高温抗车辙变形能力

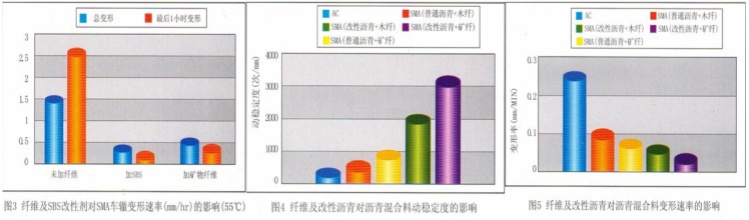

       试验结果（图3-5）和邦玄武岩矿物纤维可降低SMA沥青混合料的变形速率3~5倍.尽管其作用不如改性剂显著，但是其提高沥青路面抗车辙印变形能力的作用是显而易见的。

3、提高抗拉性能及低温抗裂能力

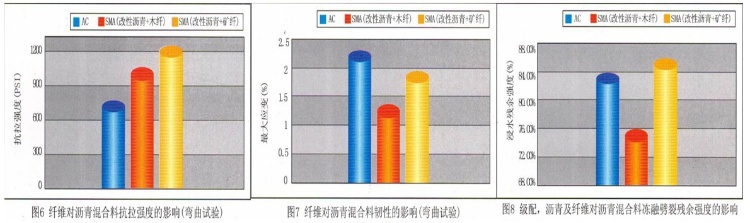

       由于纤维的加筋加强作用，纤维可大幅度提高沥青混合料的抗拉强度及韧性，从而显著提高沥青里面的低温抗裂能力。实验表明（图6-8）与其他类纤维相比，和邦玄武岩矿物纤维的强度更高且沥青界面侵入性更好，因此作用尤为突出。

通常和邦玄武岩纤维能提高沥青混合料抗拉抗裂能50%以上。因此，添加和邦矿物纤维是解决沥青里面早期水破坏及路面裂纹破坏的有效手段。

4、改善沥青路面的水稳定性

       由于和邦玄武岩矿物纤维能显著提高沥青混合料的抗拉强度、韧性及抗裂能力，可防止水分侵入混合料及沥青-集料界面，避免沥青-集料剥离，从而防止沥青里面早期水破坏及改善水稳定性。此外和邦玄武岩矿物纤维不吸水，可避免纤维成为水分的微通道侵入沥青-集料界面。

5、提高沥青混合料的抗老化能力

       老化试验表明，和邦玄武岩矿物纤维大幅度减少了沥青混合料的老化，可减轻约20~40%。这主要是由于纤维增大了沥青用量的缘故。改性沥青也减缓了沥青混合料的老化，约减轻0~20%

6、提高沥青混合料的疲劳性及使用寿命

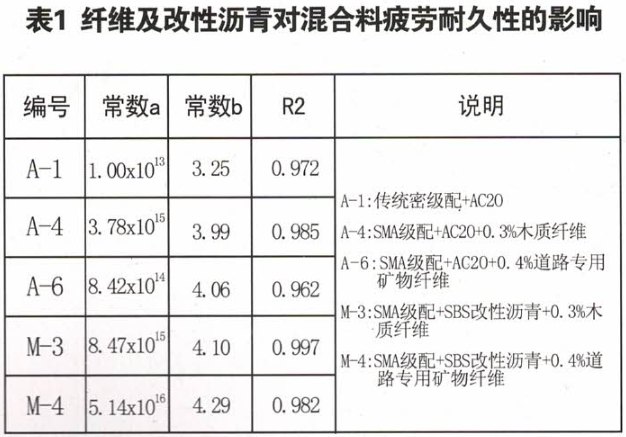

       实验结果表明（表1），和邦玄武岩矿物纤维可提高疲劳常熟a达2至3个数量级（约80~400倍），明显由于改性沥青（约60倍）的效果。因此纤维是提高沥青混合料疲劳耐久性及使用寿命的一种有效手段

在AC沥青混合料中的应用

       AC沥青混合料并不需要添加纤维作为沥青载体或防止沥青流失。但是为提高AC沥青路面的性能及延长路面的寿命，添加纤维是一种非常有效的手段

       试验结果表明（表2），与SMA及OGFC沥青混合料一样，和邦玄武岩纤维可以有效的提高AC沥青混合里哦啊的低温抗裂能力，高温抗车辙变形能力，水稳定性及耐疲劳性，从而大大提高路面使用寿命。

       应指出的是和邦玄武岩矿物纤维提高沥青路面抗裂能力显著，与其他类纤维相比，可提高50%以上。有关研究表明，沥青路面的早期破坏与沥青路面的抗裂性能息息相关，添加和邦玄武岩矿物纤维可以提高沥青混合料抗裂能力将成为解决沥青路面早期水破坏问题的重要手段
